Эмаль CERTA Professional черная матовая RAL 9004 — термостойкое антикоррозионное покрытие для металлических и минеральных поверхностей, работающих при нагреве до +700 °C. Материал формирует равномерный глубокоматовый слой, который после термозакалки приобретает максимальную твердость, адгезию и устойчивость к циклическим перепадам температур.
Фасовка 25 кг рассчитана на окраску крупногабаритных конструкций и серийных партий деталей. Большой объем позволяет обработать значительную площадь без стыковочных зон и риска разнотона. Эмаль поставляется в ведре, удобном для хранения остатков и точного дозирования при смешивании с отвердителем.
Эмаль предназначена для защиты поверхностей, эксплуатируемых при нагреве до +700 °C. Основные сферы применения:
Материал применяют для локального ремонта покрытий на сварных швах, кромках и участках механических повреждений. При соблюдении технологии нанесения отремонтированный участок не отличается по цвету и фактуре от основного покрытия.
Эмаль CERTA Professional изготовлена на основе кремнийорганических смол, устойчивых к длительному нагреву. Пигменты и наполнители подобраны для сохранения цвета и фактуры при термоциклировании. Покрытие выдерживает многократный нагрев и охлаждение без растрескивания и отслоения.
Материал совместим с отвердителем CERTA PROFESSIONAL, который повышает антикоррозионные свойства покрытия. Расход неразбавленной эмали на слой 50 мкм составляет около 175 г/м² без учета потерь. На швах, кромках и шероховатых основаниях фактический расход увеличивается.
Покрытие устойчиво к кратковременному воздействию влаги после термозакалки. В процессе сушки и набора первичной прочности материал требует защиты от конденсата и осадков.

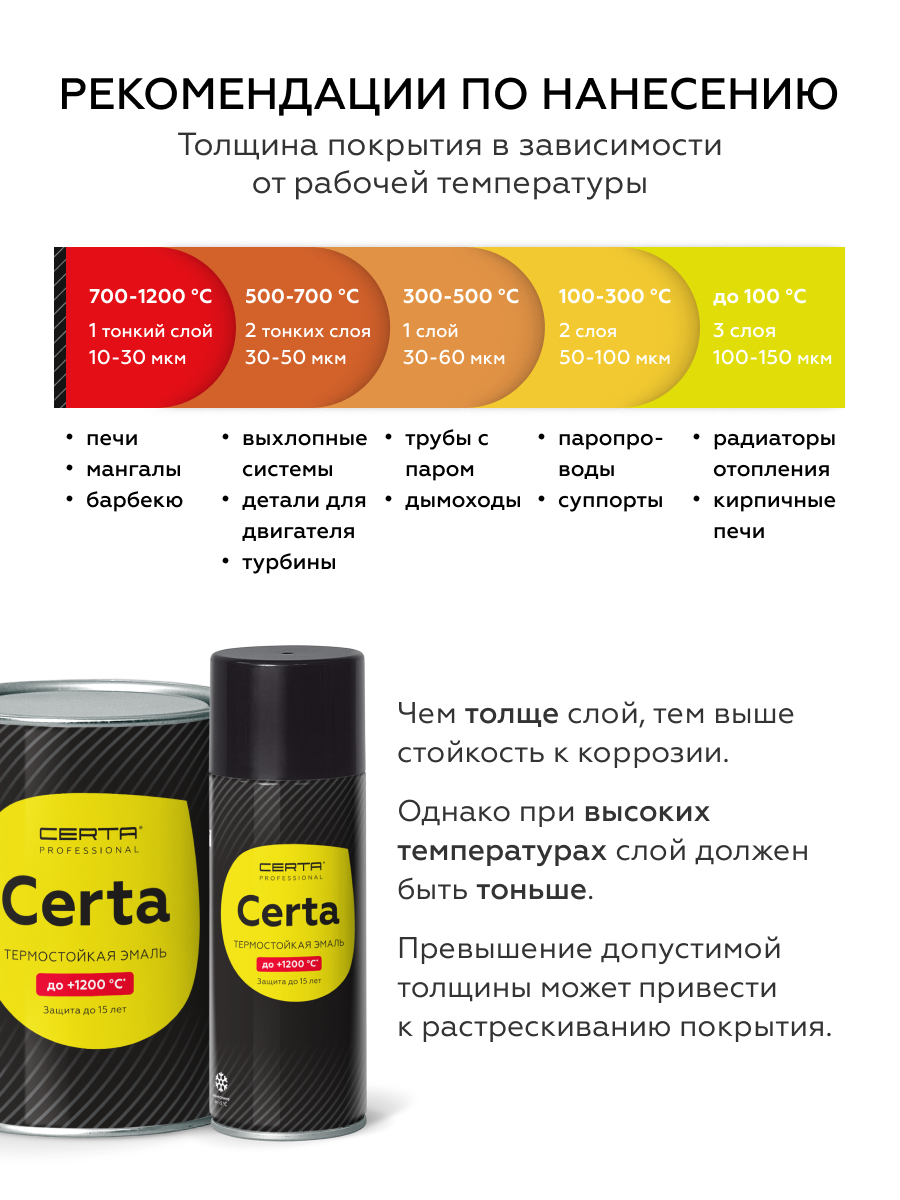

Толщину сухого слоя выбирают по фактическому нагреву детали. При низких температурах допустим более толстый слой для усиленной антикоррозионной защиты. При высоких температурах толстый слой может растрескаться из-за термических напряжений, поэтому толщину снижают.
| Температура эксплуатации | Толщина сухого покрытия |
|---|---|
| до +100 °C | 150-180 мкм |
| +100…+300 °C | 80-120 мкм |
| +300…+500 °C | 60-80 мкм |
| +500…+700 °C | 30-50 мкм |
Расход неразбавленной эмали на слой 50 мкм — около 175 г/м² без учета потерь. Контроль толщины выполняют после высыхания в нескольких точках: на плоскости, кромке, возле сварного шва и на участке максимального нагрева.
Рабочий диапазон температур — до +700 °C. Толщину сухого слоя выбирают по фактическому нагреву детали: при +500…+700 °C — 30-50 мкм, при +300…+500 °C — 60-80 мкм, при +100…+300 °C — 80-120 мкм, до +100 °C — 150-180 мкм.

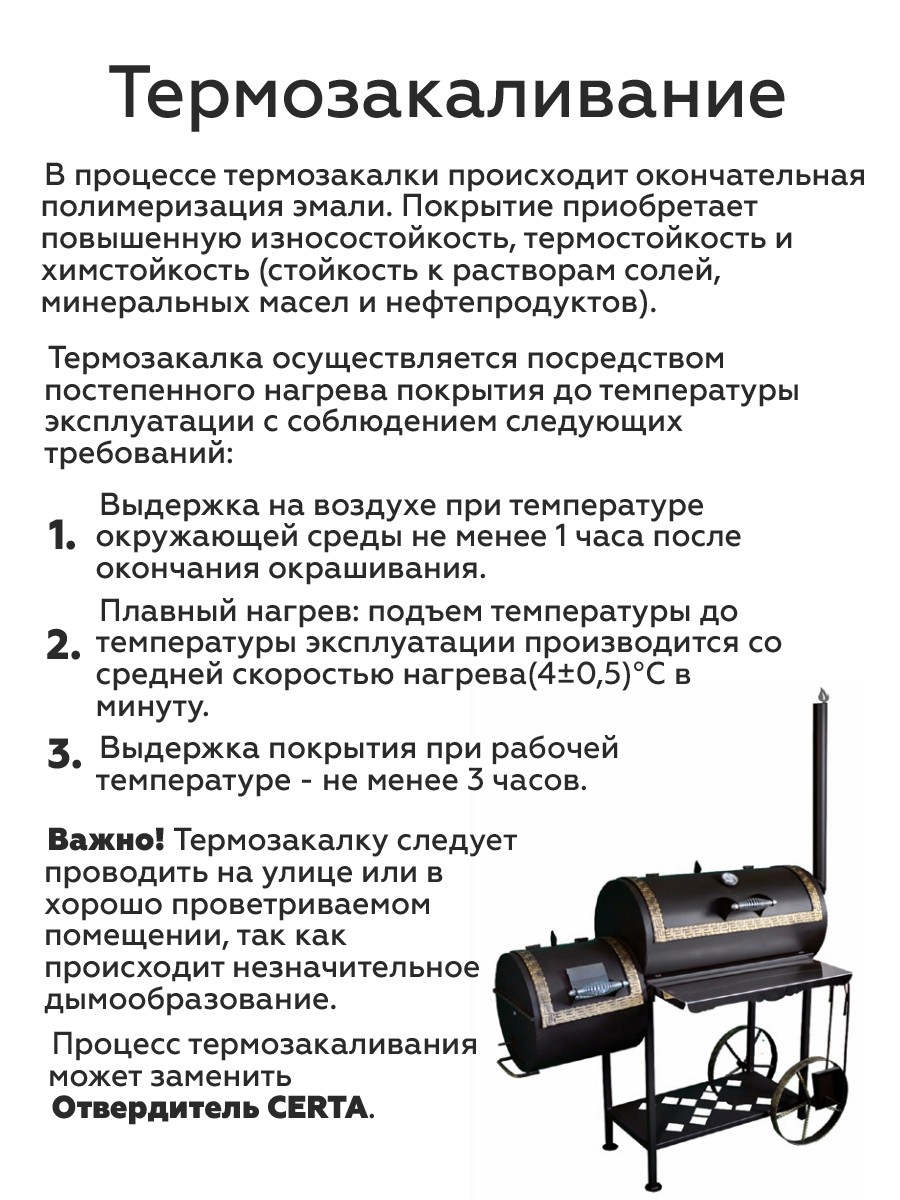

Межслойная выдержка при +20 °C для слоя около 50 мкм составляет примерно 30 минут. Окончательные физико-механические свойства формируются после термозакалки по режиму оборудования. Покрытие выдерживает циклический нагрев и охлаждение, сохраняя адгезию и целостность слоя.
Эмаль наносят при температуре от −30 до +40 °C и относительной влажности воздуха не более 80%. Основание должно быть сухим и минимум на 3 °C выше точки росы.
Статья с видео о термостойкой краске Церта на сайте Печной Центр. Пример покраски и патинирования.
